Como Ligar Um Disjuntor Entrada E Saída

Antes de ligar um disjuntor, é essencial entender como a ligação da entrada e da saída garante segurança e funcionamento correto no sistema elétrico.

O que é um disjuntor e para que serve

Um disjuntor é um dispositivo de proteção automática que interrompe a corrente elétrica quando ela excede os limites seguros, protegendo cabos, equipamentos e pessoas. Diferente de um fusível, o disjuntor pode ser rearmado após a operação de proteção, desde que o problema que o causou seja resolvido. Na prática, ele atua como um “guarda” que desconecta a energia quando há curto-circuito, sobrecarga ou outro defeito, evincando a importância de saber como ligar corretamente a entrada e a saída do disjuntor.

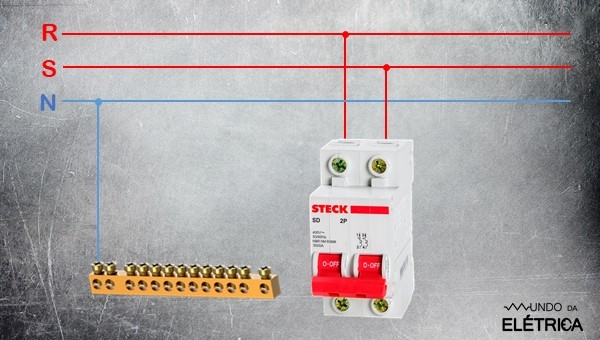

A ligação adequada começa com a identificação dos terminais: normalmente, a entrada recebe os condutores provenientes da fonte de alimentação (fase, neutro e, se aplicável, terra), enquanto a saída distribui a energia para o(s) equipamento(s) ou circuito a ser protegido. Conectar esses pontos na ordem certa é a base para um funcionamento confiável e para evitar riscos de incêndio e choque elétrico.

Como identificar as entradas e saídas do disjuntor

Antes de ligar um disjuntor, observe fisicamente o equipamento para localizar claramente a entrada e a saída. A entrada costuma ser marcada com símbolos como “LINE”, “L” ou “COM”, enquanto a saída geralmente aparece com os rótulos “LOAD”, “L1” ou outro número de fase, dependendo do modelo. A documentação do fabricante é a referência ideal para confirmar a numeração ou coloração dos terminais, pois isso evita erros que comprometem a segurança.

Além das marcações, a cor das cores pode ajudar: no Brasil, por exemplo, a fase que chega ao disjuntor pode ser marrom, preto ou vermelha, enquanto o neutro é azul e a terra, verde amarelo. Na saída, mantenha a mesma ordem para garantir uma ligação consistente. Sempre que possível, use um multímetro em modo de continuidade para validar quais terminais estão conectados internamente, especialmente quando as marcas estão desgastadas ou a instalação é antiga.

Passo a passo para ligar a entrada e a saída

Ligar um disjuntor exige atenção redobrada à sequência e ao aperto dos parafusos. Inicie desligando a chave principal ou o dispositivo que alimenta o disjuntor, certificando-se de que não há tensão nos terminais antes de tocar em qualquer condutor. Use luvas de proteção e, se for necessário trabalhar em uma instalação já em uso, desconecte a energia totalmente e sinalize o ponto de trabalho para evitar acionamentos acidentais por terceiros.

Conecte primeiro os fios de entrada ao terminal correspondente da entrada do disjuntor, apertando o parafuso com a chave de fenda de forma que não haja fios soltos nem contato frouxo. Em seguida, conecte os fios de saída ao terminal de saída, seguindo a mesma rigorosidade. Verifique se não há sobras de condutor expostas que possam tocar em massa metálica e, se o disjuntor tiver múltiplas saídas (em painéis multifiliares), repita o procedimento para cada circuito, organizando os condutores de forma ordenada.

Segurança essencial antes e após a ligagem

A segurança começa muito antes de ligar um disjuntor: use equipamentos de proteção individual, como luvas de borracha isolantes e óculos de proteção, e trabalhe em um ambiente seco, longe de umidade ou substâncias condutoras. Verifique a capacidade do disjuntor em relação à corrente que o circuito exigirá, pois um disjuntor m pequeno pode disparar constantemente, enquanto um muito grande pode colocar em risco a instalação. Certifique-se ainda de que o cabo de proteção (terra) está corretamente conectado ao disjuntor e ao painel, pois isso é vital para dissipar falhas e evitar choques.

Após concluir a ligação da entrada e da saída, feche o disjuntor com cuidado e observe se ele mantém a posição sem barulhos anormais. Teste o circuito ligando um equipamento de baixo consumo primeiro e, em seguida, os demais, percebendo se o disjuntor desliga inesperadamente, o que pode indicar sobrecarga ou mau contato. Caso haja dúvidas ou a instalação envolua tensões altas ou quadros de distribuição complexos, a orientação de um eletricista qualificado é indispensável para garantir conformidade com as normas técnicas e evitar acidentes.

Manutenção e verificação contínua

Ligar um disjuntor corretamente não basta para garantir segurança a longo prazo; é preciso incluir boas práticas de manutenção, como testes periódicos de botão de liberação rápida e inspeção visual de sinais de desgaste, queimaduras ou faíscas. Em instalações residenciais, recomenda-se testar o disjuntor pelo menos uma vez por mês, acionando-o e desacionando-o para verificar se o acionamento é suave e se o retorno à posição liga/desliga ocorre sem falhas. Registre esses testes para acompanhar a confiabilidade ao longo do tempo.

Outro ponto importante é evitar manipulações improvisadas, como ligar diretamente fios sem usar conectores adequados ou utilizar extensões inadequadas, que podem sobrecarregar o disjuntor e comprometer a proteção. Se o disjuntor apresentar pulos frequentes, cheiro queimado ou danos visíveis, substituí-lo sob orientação profissional é a melhor solução. Lembrar que a correta ligação da entrada e da saída é um passo crítico, mas integrá-lo a uma instalação organizada e com dispositivos complementares, como dispositivos de proteção contra surtos, aumenta a segurança residencial ou industrial.

Conclusão

Ligar um disjuntor de forma correta, conectando a entrada e a saída com cuidado, é uma prática que garante proteção contra falhas elétricas e prolonga a vida útil dos equipamentos. Ao seguir as etapas de identificação, sequência de conexão e checagem de segurança, você reduz riscos e assegura que o circuito atue como planejado. Caso prefira evitar dúvidas, recorra a um profissional, mas, quando for executar a tarefa, invista tempo para revisar as orientações e equipamentos, pois uma ligação bem-feita reflete diretamente em confiabilidade e tranquilidade no dia a dia.
