Regra Da Alavanca Diagrama De Fases

A regra da alavanca diagrama de fases é uma ferramenta poderosa para entender como as fases de um sistema equilibrado se comportam sob diferentes condições de temperatura e composição.

O que é a regra da alavanca e sua relação com o diagrama de fases

A regra da alavanca é um princípio fundamental na termodinâmica de sistemas multicomponentes que permite calcular a proporção relativa de fases presentes em equilibrio, como sólido e líquido, ou líquido e vapor.

Quando aplicada a um diagrama de fases, que é um mapa gráfico das regiões de estabilidade das fases em função da temperatura, pressão e composição, a regra da alavanca torna-se uma ferramenta visual e prática para quantificar as frações de fase sem precisar realizar cálculos termodinâmicos complexos.

Basicamente, você imagina uma balança dentro da região de duas fases do diagrama, onde a distância de cada fase até o ponto de equilíbrio é inversamente proporcional à quantidade daquela fase presente no sistema.

Compreendendo a regra da alavanca em sistemas binários

O exemplo mais didático para entender a regra da alavensa é em sistemas binários, ou seja, compostos por duas substâncias, como uma liga metálica ou uma solução salina.

Nesses sistemas, o diagrama de fases apresenta regiuras como a de duas fases líquidas, sólido e líquido, ou sólido e vapor, separadas por linhas de equilíbrio que indicam as temperaturas de fusão ou ebulição para diferentes composições.

Ao longo de uma linha de equilíbrio binária, como a de solidificação de uma liga, a regra da alavanca nos diz que a fração molar de uma fase, digamos a fase α (rico em componente A), é igual à razão entre a distância do ponto de sistema até a composição da fase β (rico em B) dividida pela distância total entre as composições das duas fases naquela temperatura.

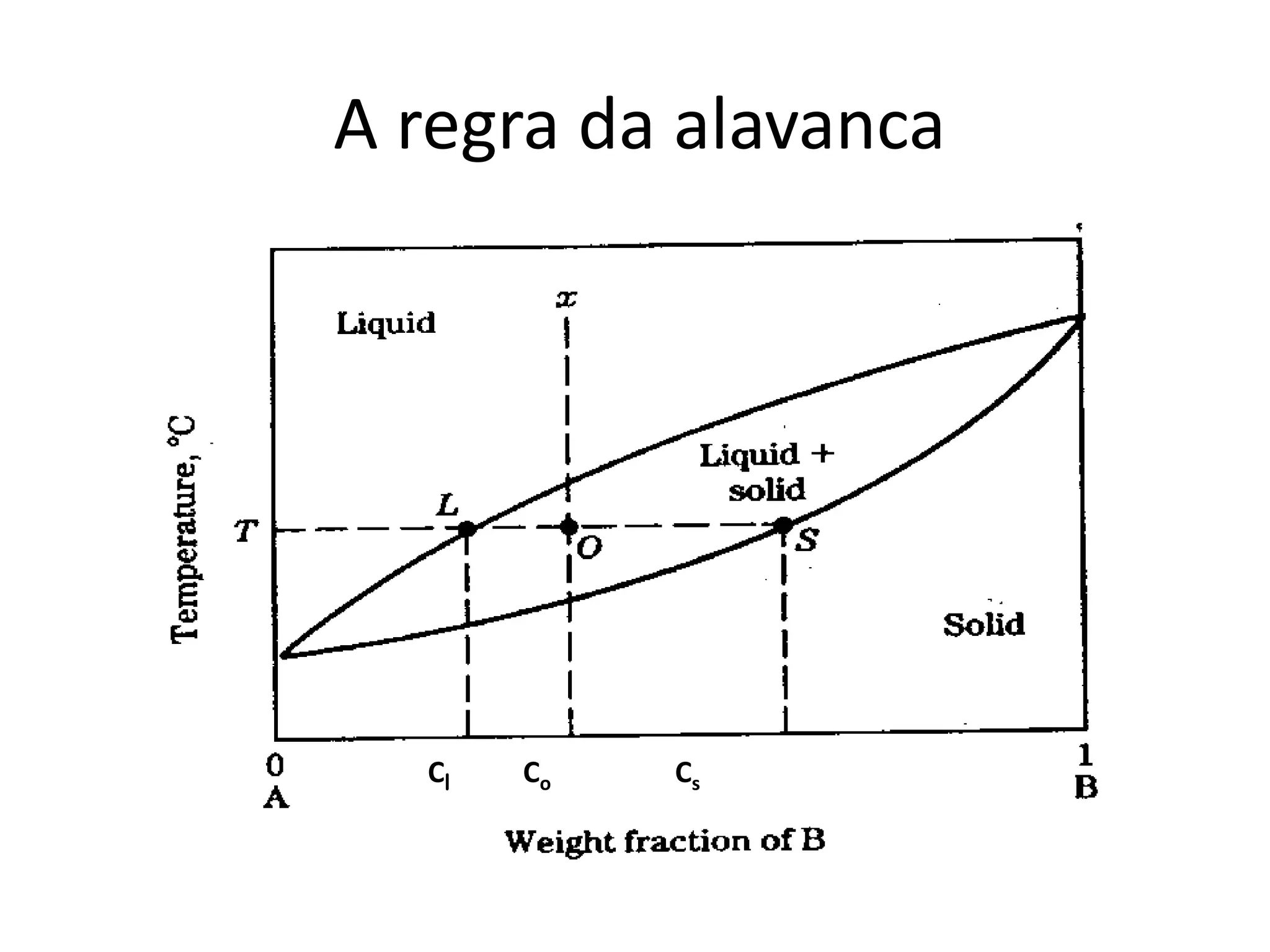

Interpretando visualmente o diagrama de fases com a regra da alavanca

A interpretação gráfica é a chave para dominar a aplicação prática da regra da alavanca em diagramas de fases.

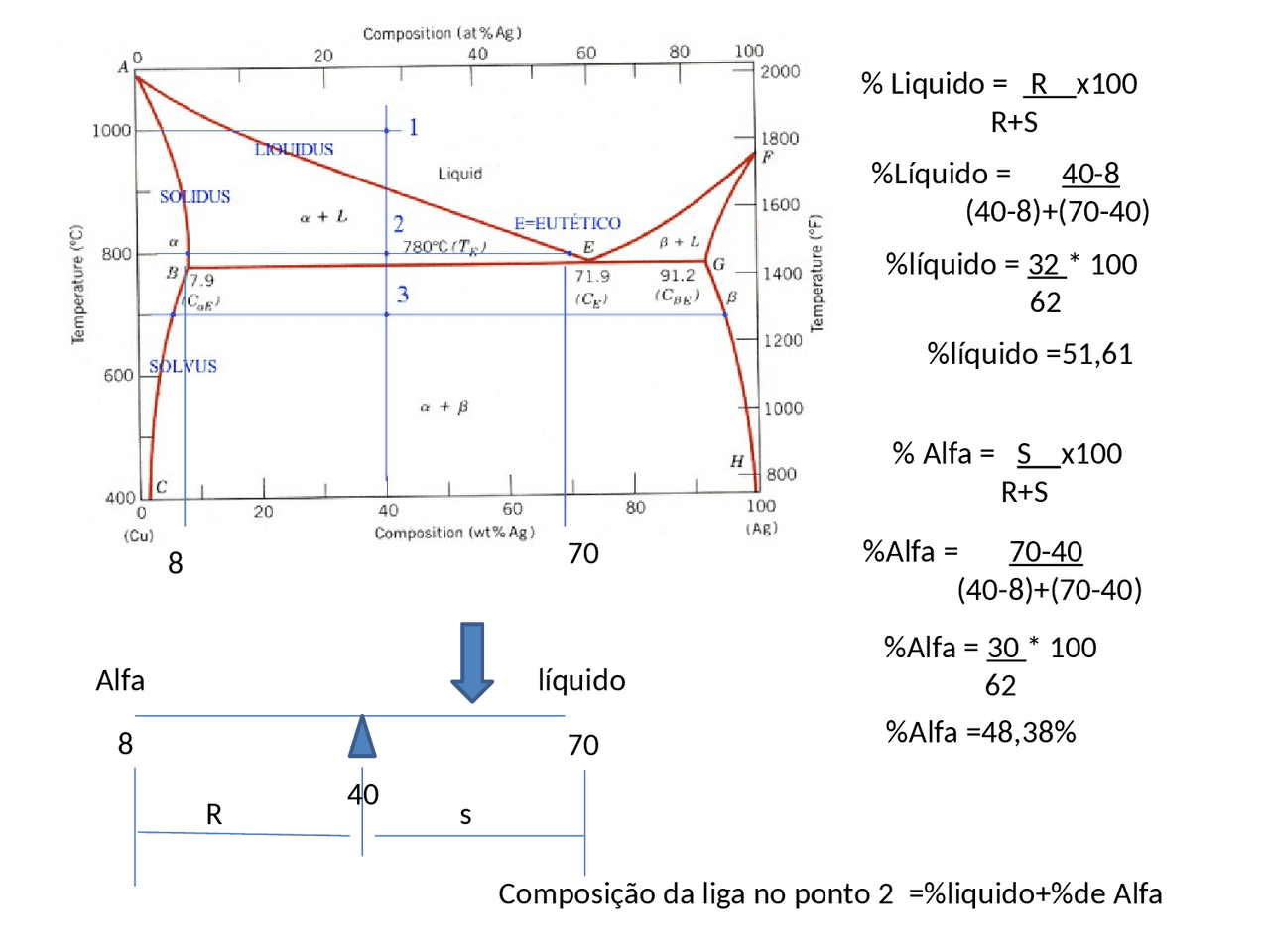

Passo a passo para usar a regra da alavanca em um diagrama de fases:

• Identifique o ponto que representa o sistema em condições específicas de temperatura e composição global (ponto de sistema).
• Trace uma linha horizontal (isotherma) a partir desse ponto até a linha de equilíbrio que separa as duas fases em questão.
• Nas extremidades dessa linha horizontal, encontram-se as composições de equilíbrio das duas fases, geralmente denotadas como X₁ (fase 1) e X₂ (fase 2).
• Meça as distâncias: a distância do ponto de sistema até a composição da fase oposta e as distâncias entre as duas fases.
• A fração da fase 1 é dada por (X₂ - X) / (X₂ - X₁), e a fração da fase 2 é (X - X₁) / (X₂ - X₁), onde X é a composição do ponto de sistema.

Essa relação de proporção inversa é a essência da regra da alavanca: a fase mais próxima da composição do sistema é aquela que está presente em maior quantidade.

Aplicações práticas da regra da alavansa em engenharia e ciência dos materiais

Além de ser um conceito teórico, a regra da alavanca diagrama de fases tem aplicações diretas e indispensáveis em diversas áreas da engenharia e da ciência dos materiais.

Na metalurgia, por exemplo, engenheiros utilizam essa regra para determinar a microestrutura de ligas metálicas após processos de solidificação ou tratamento térmico, como o endurecimento por solubilização e recozimento.

Na química e na engenharia química, a regra da alavanca ajuda a projetar processos de separação, como a destilação, onde é crucial entender como as fases líquida e vapor se distribuem em diferentes estágios da torre de destilação para obter os produtos desejados com alta pureza.

Além disso, é uma ferramenta valiosa para prever propriedades como ponto de fusão, solubilidade e resistência mecânica de materiais compostos, guiando a seleção de ligas com características específicas para determinadas aplicações.

Limitações e considerações importantes ao usar a regra da alavanca

É fundamental lembrar que a regra da alavanca só é aplicável quando o sistema está em equilíbrio térmico e de fase, o que significa que as fases estão presentes de forma estável e homogênea.

Em regiões do diagrama de fases onde existem mais de duas fases em equilíbrio, como no eutético ou no eutétido, a regra da alavanca deve ser aplicada de forma sequencial ou complementar com outras ferramentas, pois a linha de base única não se aplica da mesma maneira.

Além disso, a regra da alavanca fornece a composição e a fração das fases, mas não informações sobre a cinética da transformação ou a morfologia das fases, ou seja, como e a que velocidade as fases se formam e se organizam, o que também é de grande importância para aplicações práticas.

Conclusão

Dominar a regra da alavanca diagrama de fases é um diferencial para qualquer pessoa que trabalhe com processos térmicos, misturas e materiais, pois une teoria e prática de forma intuitiva.

Compreender como ler e interpretar um diagrama de fases usando a regra da alavanca permite prever o comportamento de sistemas complexos, otimizar processos industriais e desenvolver novos materiais com propriedades ajustadas, sendo uma base indispensável para inovação e excelência em diversos campos da ciência e da engenharia.
